全國服務熱線：
預干燥
粒料的預干燥非常重要。預干燥不充分，成型品會變脆（請參照圖4-1～4-4）。 關(guān)于干燥機，推薦您使用除濕型。 如果干燥后在常溫下放置，粒料就會在短時間內(nèi)因吸收水分而達到平衡水分率。務請保持溫度，以免吸收水分。 |
|  |

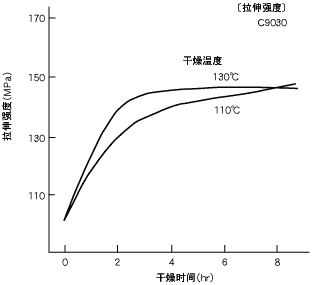

圖4-1 干燥時間與拉伸強度 | |
 |  |
圖4-2 干燥條件與沖擊強度 | 圖4-3 干燥曲 |
標準成型條件實例
FR-PET C9030系列的標準成型條件如表4-2所示。 |
| 表4-2 標準成型條件 |
| 品種 | 模具溫度 (℃) | 料筒溫度(℃) | 注射壓力 (MPa) | 螺桿轉(zhuǎn)數(shù) | 干燥※ (℃×小時) | |||
| N | C1 | C2 | C3 | |||||
| C90類 | 110 | 270 | 270 | 260 | 240 | 100 | 80 | 130 x 5 |
| C30類 | 130 - 140 | 270 | 270 | 260 | 240 | 100 | 80 | 130 x 5 |
| ※ 注: 干燥機為除濕型料斗式。 |
| 成型機容量 | : 注射量的1.5～2.0倍 |
| 螺桿 | : 帶有逆流防止閥，進行硬化處理 |
| 噴嘴 | : 無閥，孔徑4mm以上 |
在線客服
